SUF 004.1.Kvs-1.7_1.2".W
- Подходит для
- Инфо материалы
- Описание
Принцип работы
Узлы обвязки спроектированы по традиционной трехходовой схеме в режиме смешивания, подача рабочего тела снизу, которая включает 3-х ходовой клапан (1) с приводом (2) он регулирует поступление хладоносителя/теплоносителя (двухтрубные модели фанкойлов) в теплообменник фанкойла.

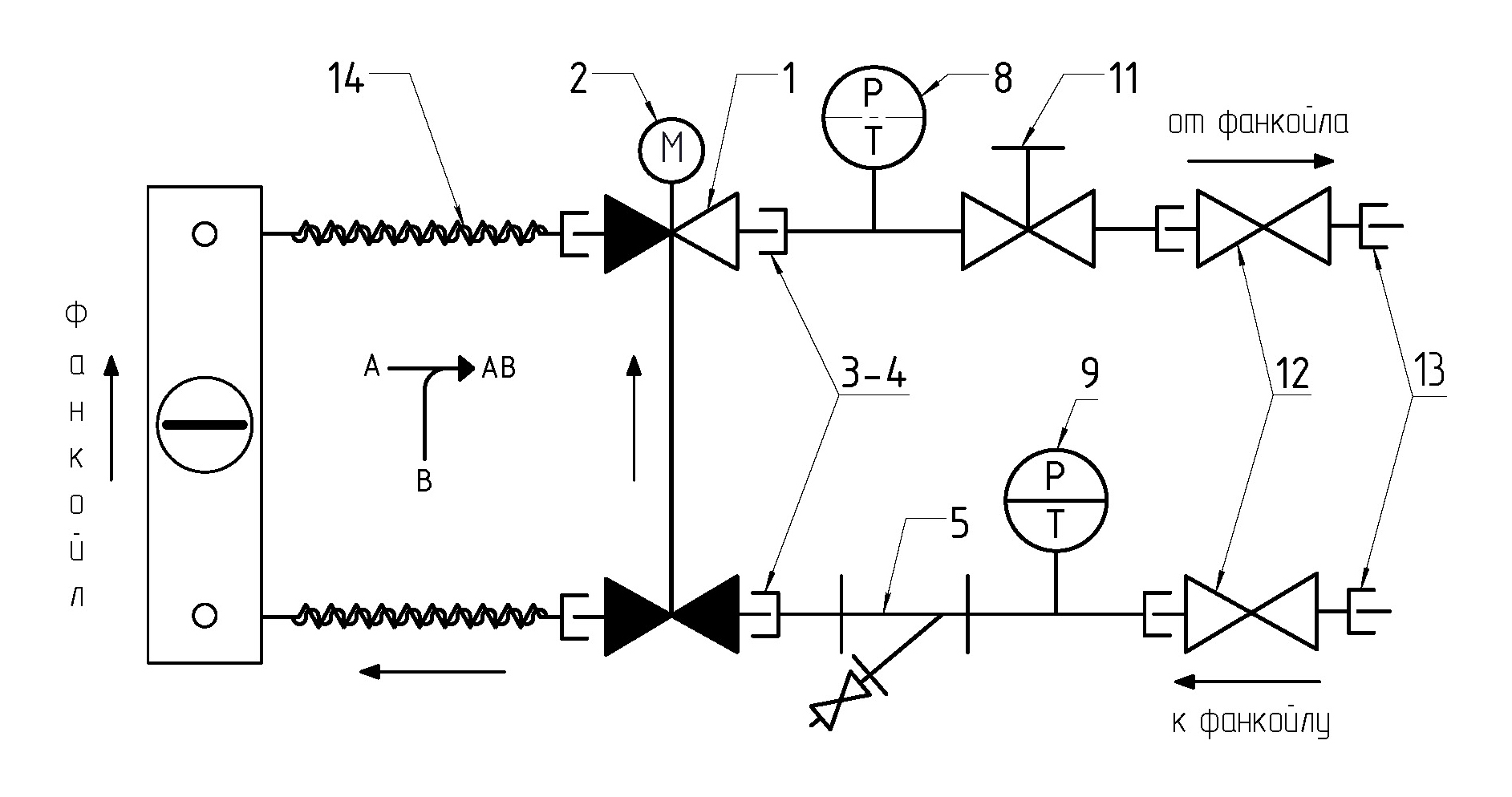

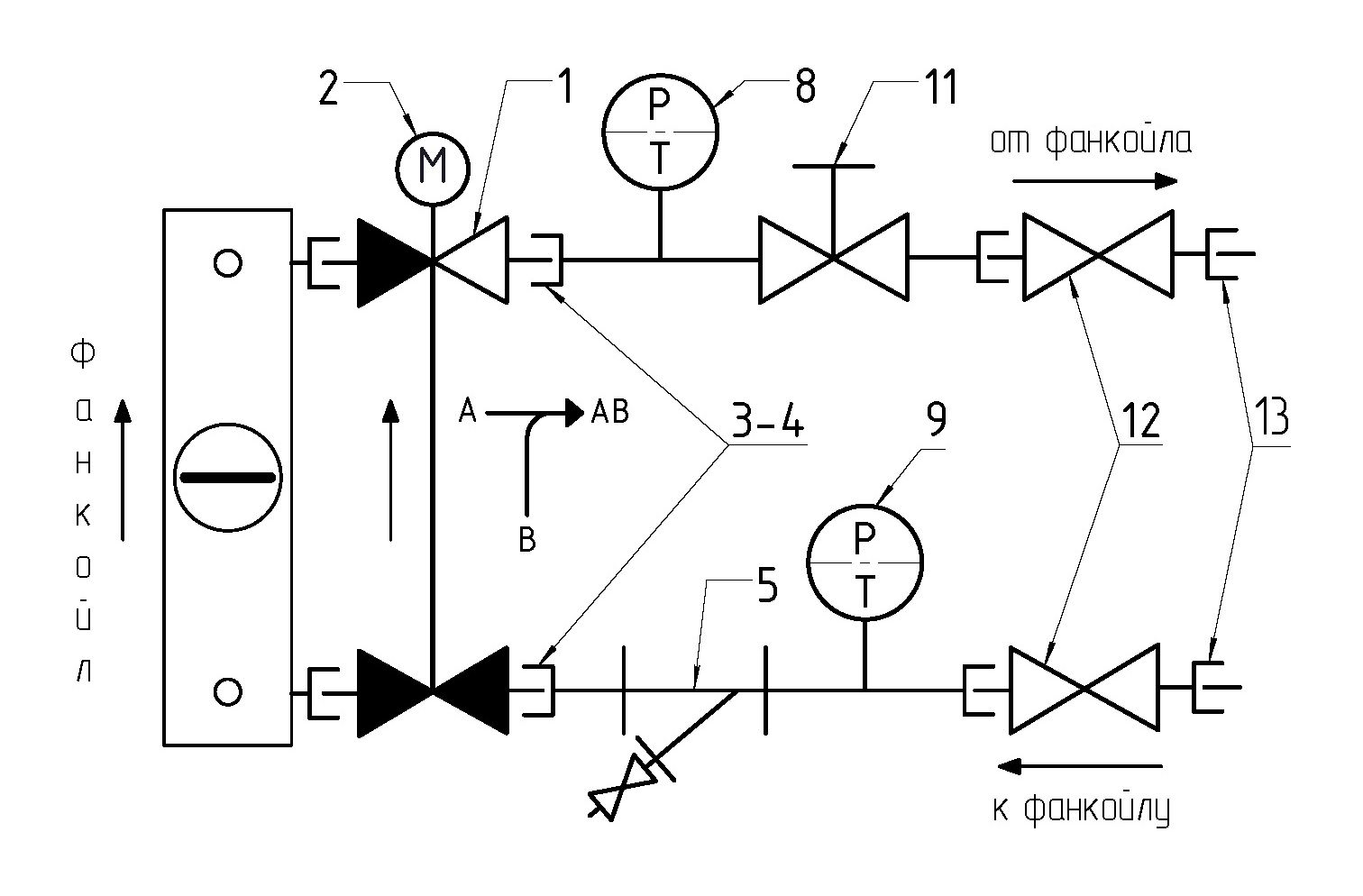

Рассмотрим работу узла на примере гидравлической схемы узла. В системе теплоснабжения узел работает аналогично:
При подачи управляющего сигнала с термостата на фанкойл происходит подача напряжения 220 В на термоэлектрический привод (2) НЗ, который открывает 3-х ходовой клапан (1). Он открывается и обеспечивает движение хладоносителя через теплообменник фанкойла в направлении A – AB, это обеспечивает максимальный расход жидкости. Фанкойл работает с максимальной холодопроизводительностью.
При полностью закрытом 3-х ходовом клапане хладоноситель движется в направлении B - AB, он полностью перепускается по линии байпаса обратно в систему. В теплообменнике расход хладоносителя падает до нуля. Холодопроизводительность фанкойла минимальна.
Преимущества
Данная конфигурация спроектирована специально для фанкойлов Carrier и DAIKIN.
Монтаж
Сокращение сроков выполнения монтажных работ.
Не требует квалифицированных работников.
Эксплуатация
Высокая надежность и работоспособность системы в процессе эксплуатации.
“Горячая” замена элементов узла.
Характерные особенности
Компактность, взаимозаменяемость.
Узлы выполнены по традиционной 3-х ходовой схеме.
Обеспечение постоянного расхода жидкости в первичном контуре.
Все изделия прошли гидравлические испытания и готовы к монтажу.
