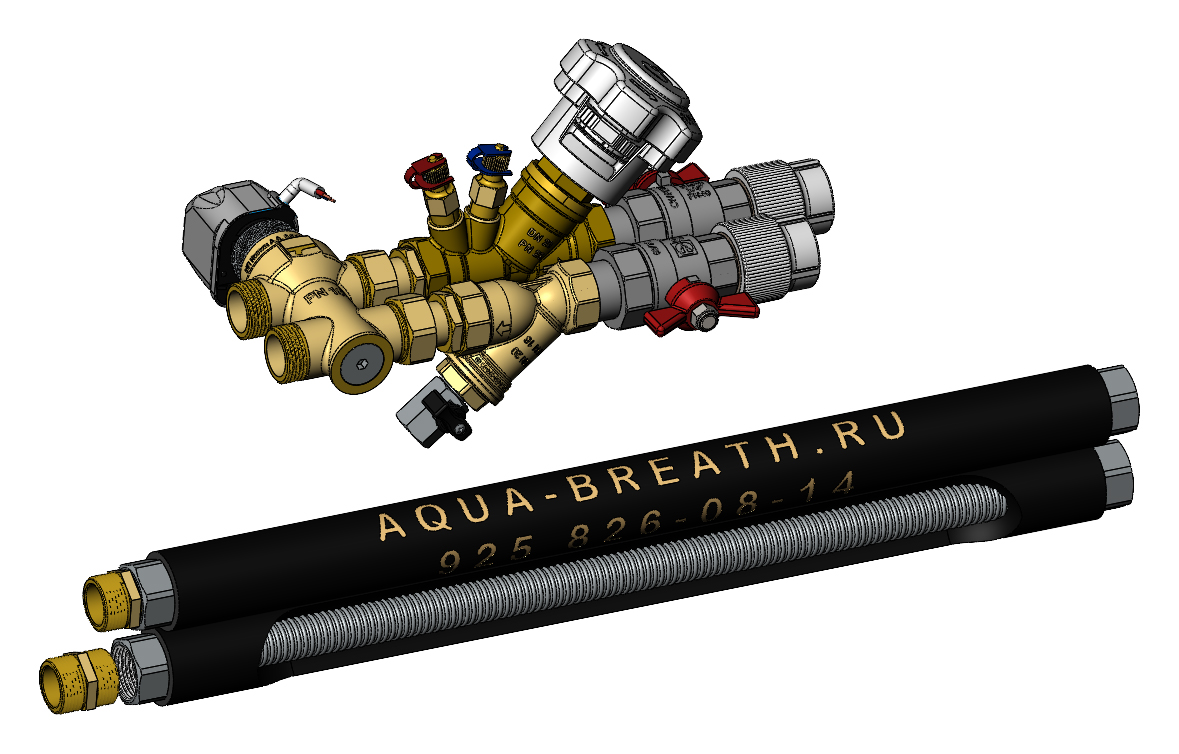

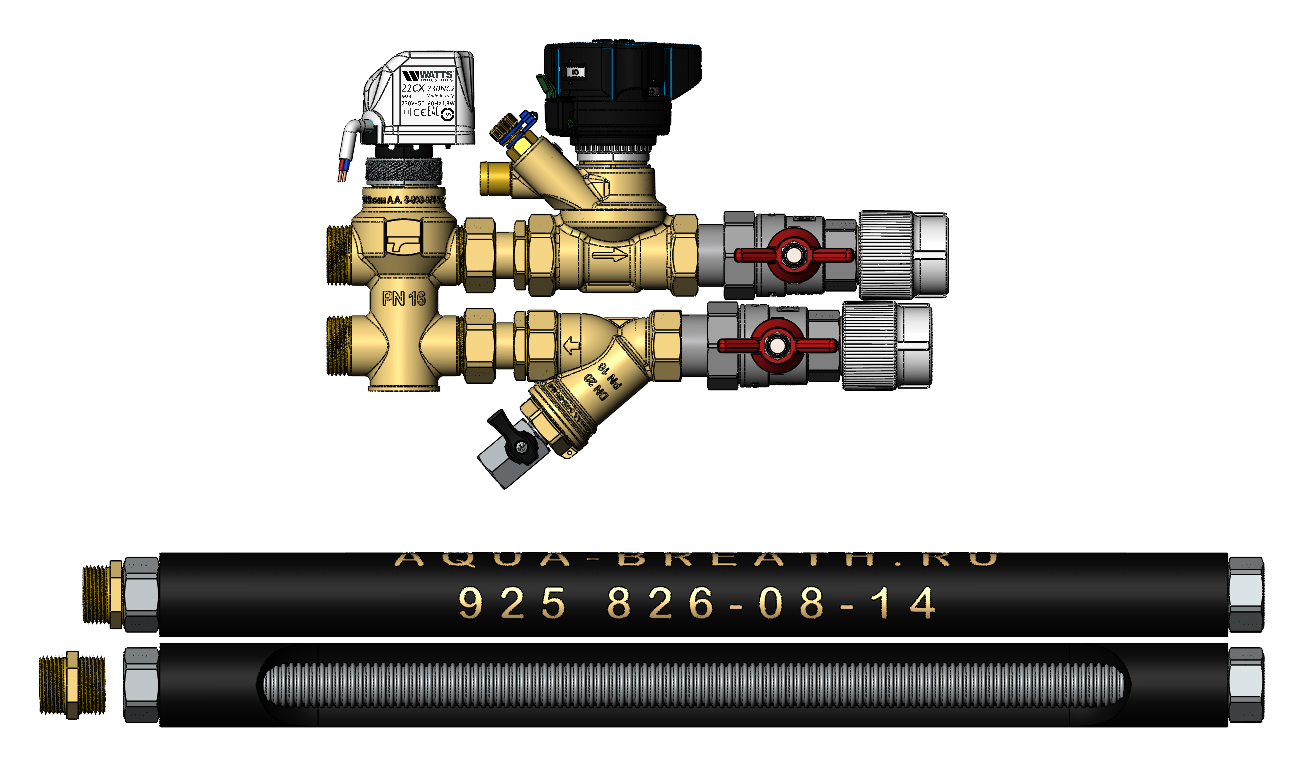

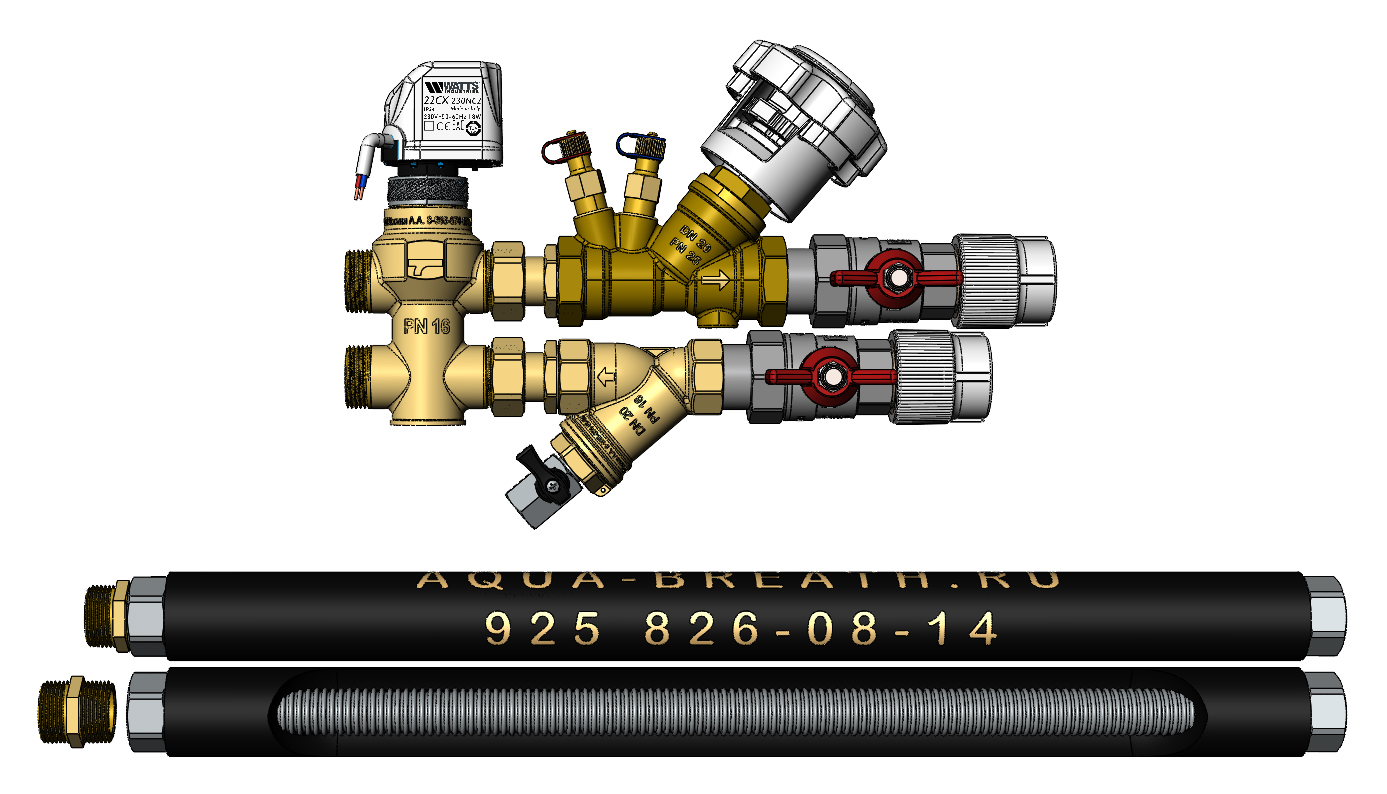

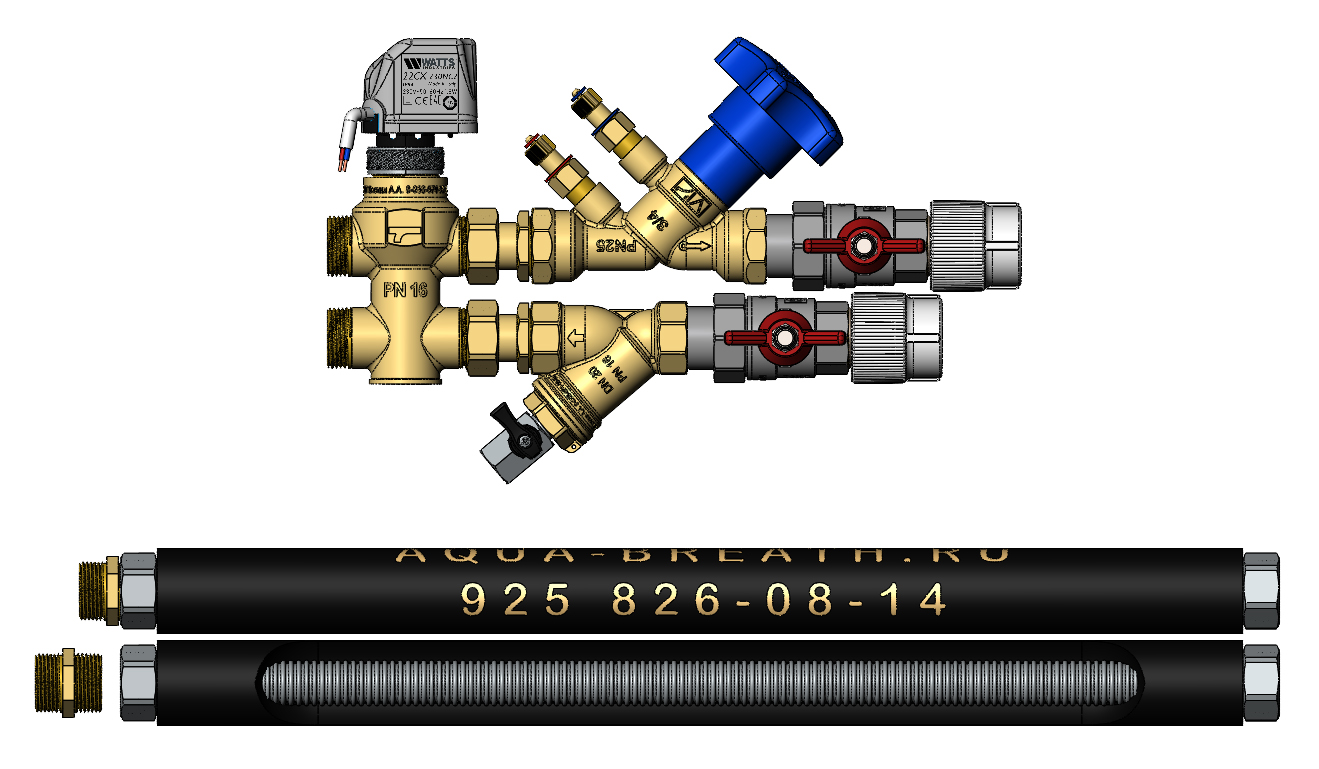

SUF 003.2.Kvs-2.5_3.4".W

12182,19 ₽ *

товар
в наличии

Доставка по РФ

Цена
включает НДС

Спецификация узла

Спецификация узла
Параметры смесительного узла

Клапан 3-х ходовой 4-х портовый с байпасом, PN16, DN20, 3/4'', Kvs-2.5, 20I4

OEM WATTS

Трехходовой клапан с байпасом и приводом DF-3WVAI 3/4" Kvs-2.5, 50 мм

Китай

41313440P_3-х ходовой клапан с байпасом, PN16, DN20, 3/4'', Kvs-2.8, 20I4

WATTS

VMP47.15-2.5 Трехходовой клапан с байпасом, PN16, DN20, 3/4'', Kvs-2.5

SIEMENS

ST21 Электротермический привод НЗ, 230В, IP54 (в комплекте FCU-3-4)

OEM WATTS

Привод термоэлектрический нормально закрытый 230В кабель 1м (465M1000)

UNI-FITT

Привод термоэлектрический нормально закрытый 230В (в комплекте DF-3WVAI)

DF-3WVAI

10004363_Привод термоэлектрический WATTS Ind 22CX230NC2 (AC 220 В, НЗ, 1 М)

WATTS

Привод термоэлектрический нормально закрытый, STP23 (AC 230 В, НЗ, 2P, 1 М)

SIEMENS

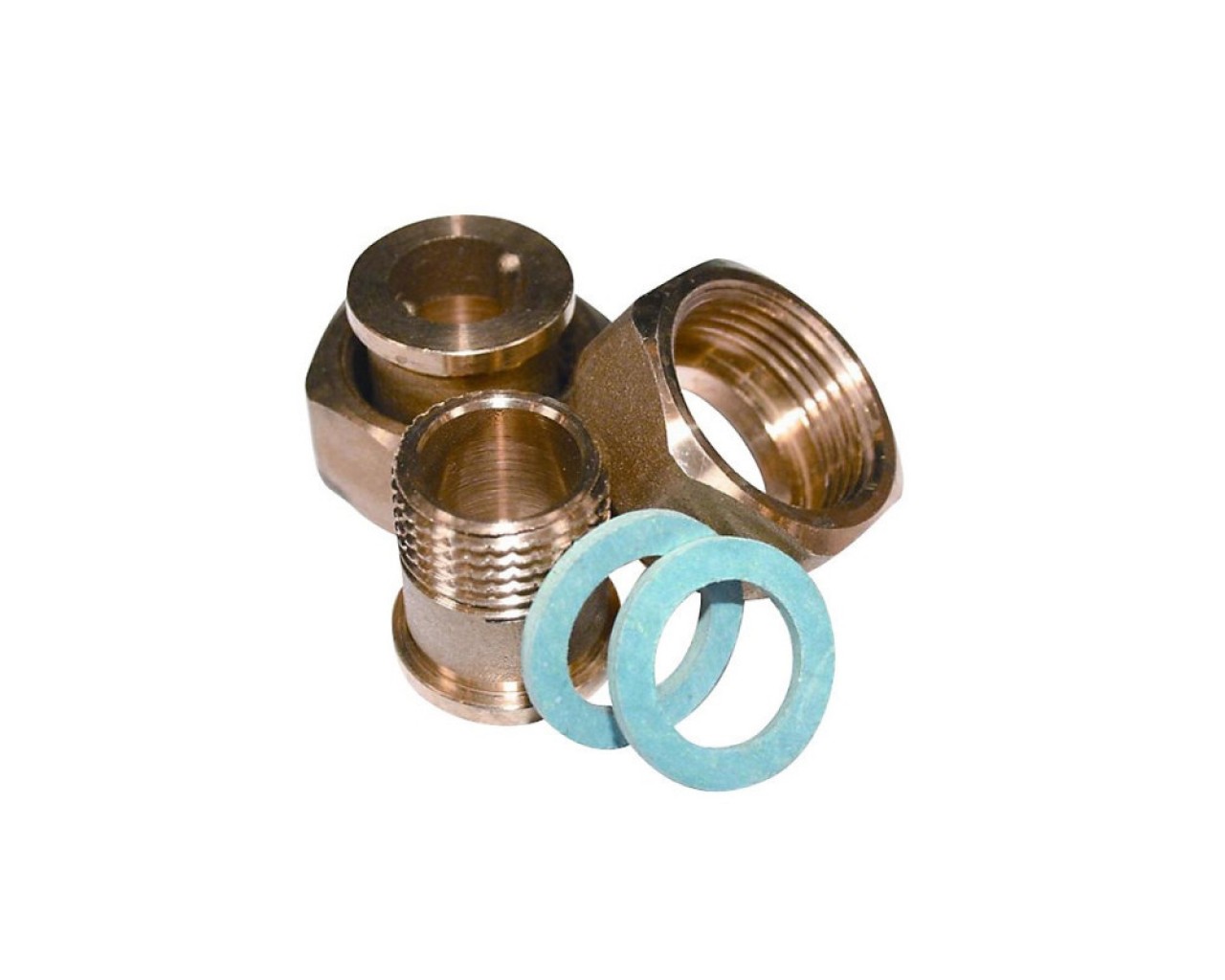

Фитинг резьбовой Danfoss AB-QM DN10 (003Z0231)

DANFOSS

Фитинг резьбовой SIEMENS ALG132_ALG142

SIEMENS

03.02 Фитинг резьбовой WATTS 10004137 Муфта с мягким уплотнением для клапанов 2131 и 3131, 4131 р.п.840

WATTS

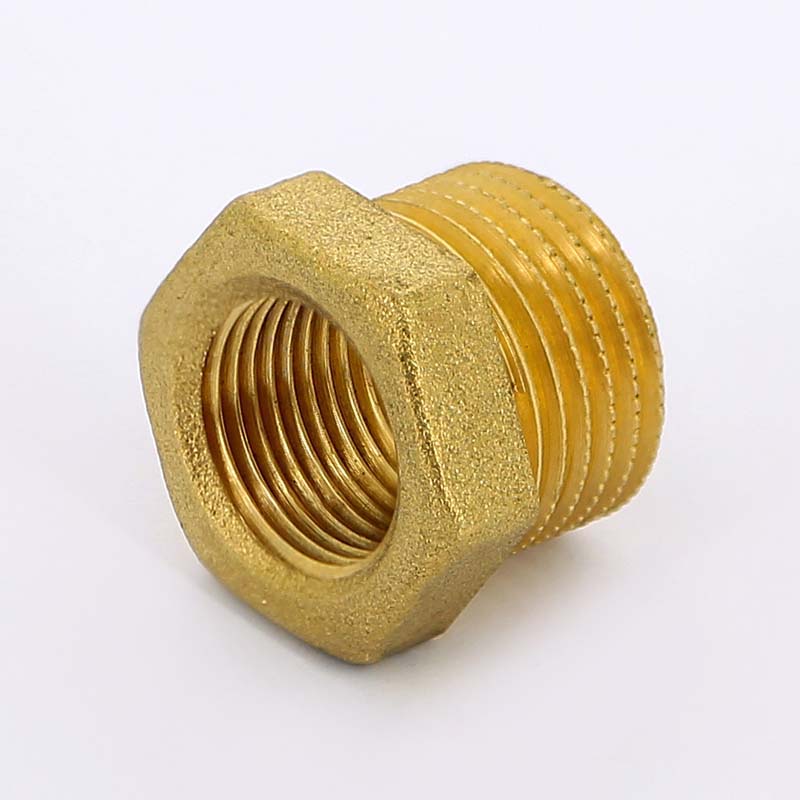

Футорка НВ 3/4" х 1/2"

UNIFIT

Кран шаровой полнопроходной бабочка с разъемным соединением НВ Pride LD 3/4" (LD 47.306.20)

Кран шаровой полнопроходной бабочка с разъемным соединением НВ 3/4" (113T3000)

UNI-FITT

Кран шаровой полнопроходной бабочка с разъемным соединением НВ 3/4" (IDEAL 098 3/4")

ITAP

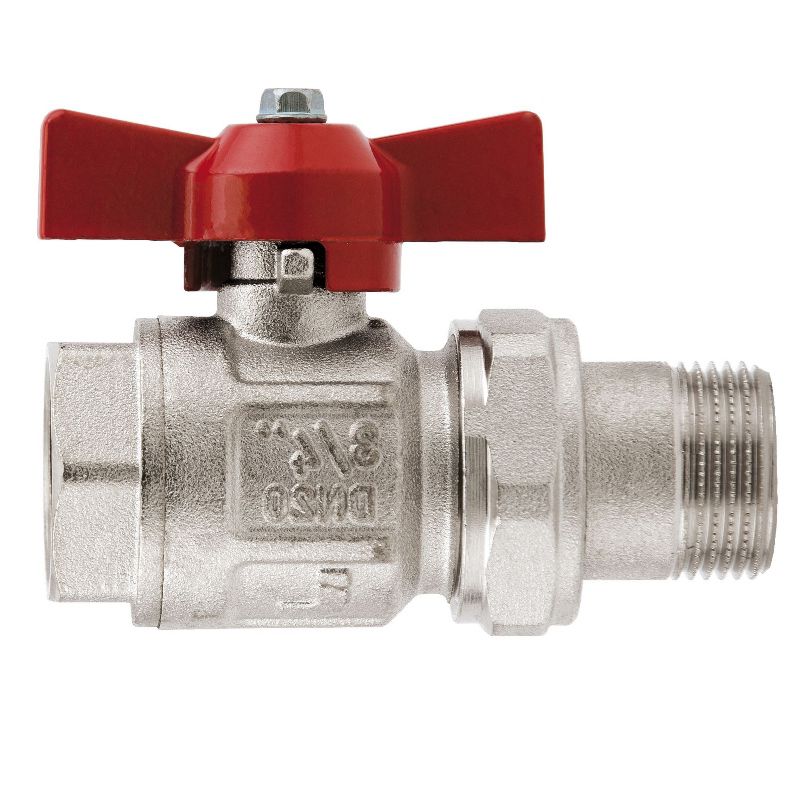

Кран шаровой полнопроходной бабочка с разъемным соединением НВ BVR-F 3/4" (065B8204)

DANFOSS

Кран шаровой полнопроходной бабочка с разъемным соединением НВ NEW JERSEY 3/4" (09220005)

BUGATTI

Кран шаровой полнопроходной бабочка с разъемным соединением НВ EVOLUTION 3/4" (80005034)

F.I.V.

Кран шаровой полнопроходной бабочка с разъемным соединением НВ 3/4" (2120001)

TIEMME

Кран шаровой полнопроходной бабочка с разъемным соединением НВ 3/4" BASE (VT.227.N_4)

VALTEC

Балансировочный клапан ВВ, DN 20, PN 25, Kvs 5.5, c измерительными ниппелями, со сливом, R206B

Giacomini

MVT (старый тип MSV-BD), Ручной балансировочный клапан со встроенным шаровым краном, со сливом и измерительными ниппелями, ВВ, DN 20, PN 20, Kvs 6.0 м3/ч

DANFOSS

MSV-O Ручной балансировочный клапан со встроенным шаровым краном, со сливом и измерительными ниппелями, ВВ, DN 15, PN 20, Kvs-5.7 м3/ч

DANFOSS

Клапан балансировочный латунный, ВВ, DN 20, PN 25, Kvs 5.33, c измерительными ниппелями, FO-BV020

WATTS

Клапан балансировочный латунный, ВВ, DN 20, PN 25, Kvs 5.33, c измерительными ниппелями, V9515-20

VIR

Клапан балансировочный латунный, ВВ, DN 20, PN 25, Kvs 4.1, c измерительными ниппелями, V9505-20

VIR

Ручной балансировочный клапан с фиксацией настройки, 2 измерительных ниппеля, ВВ, DN 20, PN 25 Kvs4,1, CIM 747OT N 3.4

CIMBERIO

Балансировочный клапан ВВ, DN 20, PN 25 Kvs 5.5, без штуцеров, со сливом, R206BY014

Giacomini

Ручной балансировочный клапан с фиксацией настройки, ВВ, DN 15, PN 25 Kvs7.2, CIM 727OT N 3.4

CIMBERIO

Фильтр механической очистки, ELSEN, DN-20, 3/4", В, PN, бар-20, T°C -от 0 до +120, латунь, с дренажным краном (EV33.3434)

ELSEN

FVR-D, Фильтр сетчатый, вр/вр, латунь, DN 20 мм, PN 25 бар, Kvs 7,9 м3/ч, Т= 130 град., со спускным краном, (065B8242)

DANFOSS

Фильтр косой ITAP

ITAP

Фильтр косой UNI-FITT

UNIFITT

Фильтр косой Cimberio

Cimberio

Фильтр косой ELSEN

ELSEN

Муфта Н ProAqua 32х3/4" PA23016P

ProAqua

Муфта Н ProAqua 25х3/4" PA23014P

ProAqua

NT 18-3/4"_TO-18A _DN18_PN16 Подводка гибкая универсальная. Утеплитель K-FLEX-ST, 20х9 длина 500 мм

STACORT

TN-20А_SM_SF DN20-3/4" PN16 Подводка гибкая универсальная. Утеплитель K-FLEX-ST, 20х9 длина 500 мм

Hydrosta

Подводка гибкая универсальная cильфонная длина 0.75-1.5 м. DN18-3/4" PN10

Россия

MULTIPAK Паста для уплотнения резьбовых соединений

Unipak A/S

UNIPAK Герметик клеевой Unitec Hot

UNIPAK

Сборка + Опрессовка 3/4" N

ИП

Дополнительные опции

Модель:	SUF 001.2.4.5W Optimal for Carrier
Система:	2-х трубная
Регулирующий клапан: 3-х ходовой Н-образный:	Watts 10001552
KVS клапана:	4.5 м3/ч
Присоединительный размер:	DN25 1" (подключение с плоскими уплотнениями)
Мощность по холоду:	до 26 кВт
Подача:	снизу
Подключение к фанкойлу:	накидная гайка / гибкая подводка
Рабочее давление по холоду 0-20 град С:	( 16 бар / 1.6 МПа )
Рабочее давление по теплу 45-85 град С:	( 16 бар/1.6 МПа )
Давление опрессовки элементов узла:	(28 бар / 2.8 МПа )
Применяемые жидкости:	вода и вода с гликолем 50%
Напряжение:	220 v, 1 фаза
Класс защиты привода:	IP40 / IP54

Подходит для

Подходит для
Инфо материалы
Описание

Тепло, кВт

Холод, кВт

Принцип работы

Узлы обвязки спроектированы по традиционной трехходовой схеме в режиме смешивания, подача рабочего тела снизу, которая включает 3-х ходовой клапан (1) с приводом (2) он регулирует поступление хладоносителя/теплоносителя (двухтрубные модели фанкойлов) в теплообменник фанкойла.

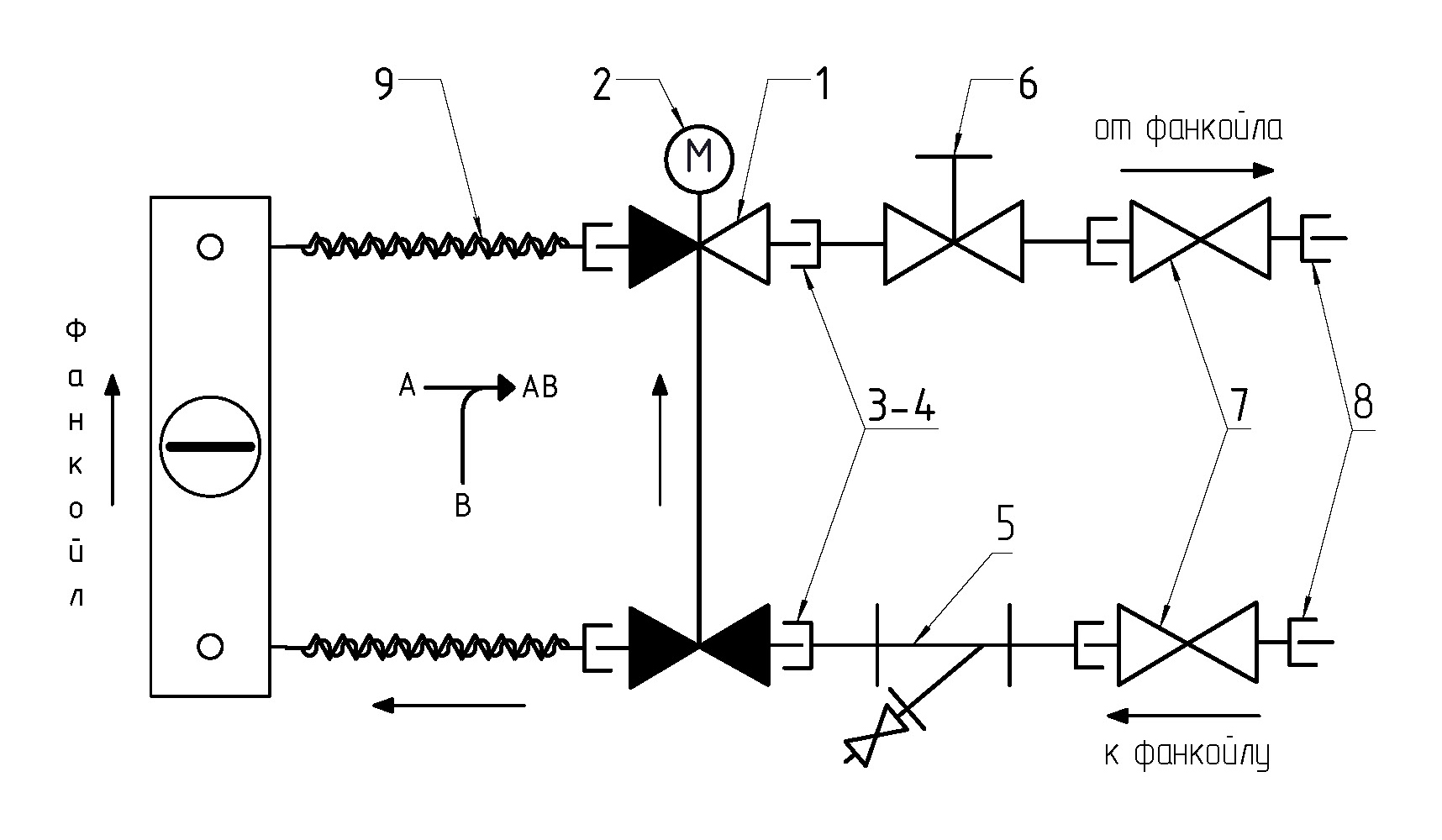

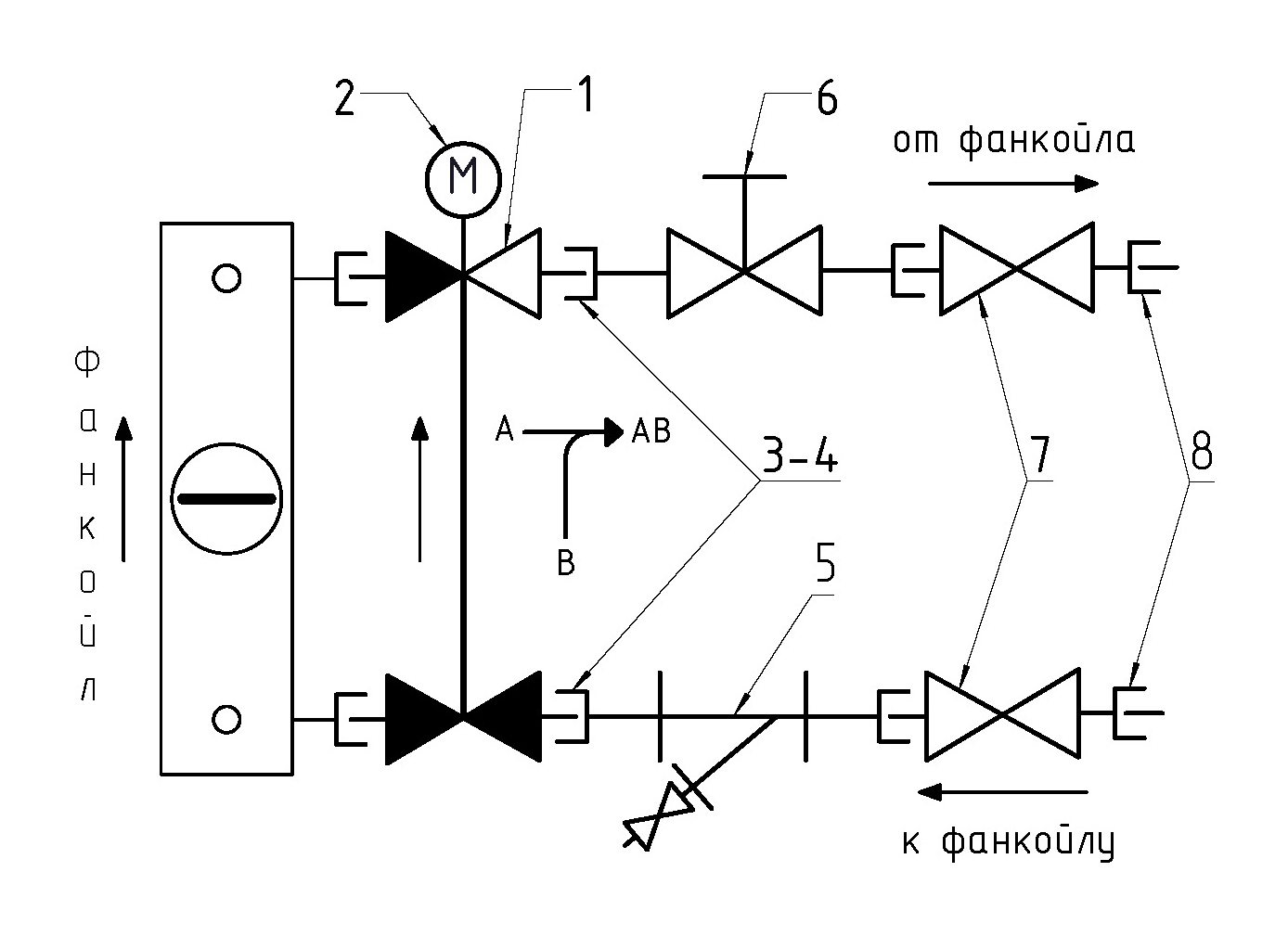

Рассмотрим работу узла на примере гидравлической схемы узла. В системе теплоснабжения узел работает аналогично:

При подачи управляющего сигнала с термостата на фанкойл происходит подача напряжения 220 В на термоэлектрический привод (2) НЗ, который открывает 3-х ходовой клапан (1). Он открывается и обеспечивает движение хладоносителя через теплообменник фанкойла в направлении A – AB, это обеспечивает максимальный расход жидкости. Фанкойл работает с максимальной холодопроизводительностью.

При полностью закрытом 3-х ходовом клапане хладоноситель движется в направлении B - AB, он полностью перепускается по линии байпаса обратно в систему. В теплообменнике расход хладоносителя падает до нуля. Холодопроизводительность фанкойла минимальна.

Преимущества

Данная конфигурация спроектирована специально для фанкойлов Carrier и DAIKIN.

Монтаж

Сокращение сроков выполнения монтажных работ.

Не требует квалифицированных работников.

Эксплуатация

Высокая надежность и работоспособность системы в процессе эксплуатации.

“Горячая” замена элементов узла.

Характерные особенности

Компактность, взаимозаменяемость.

Узлы выполнены по традиционной 3-х ходовой схеме.

Обеспечение постоянного расхода жидкости в первичном контуре.

Все изделия прошли гидравлические испытания и готовы к монтажу.
